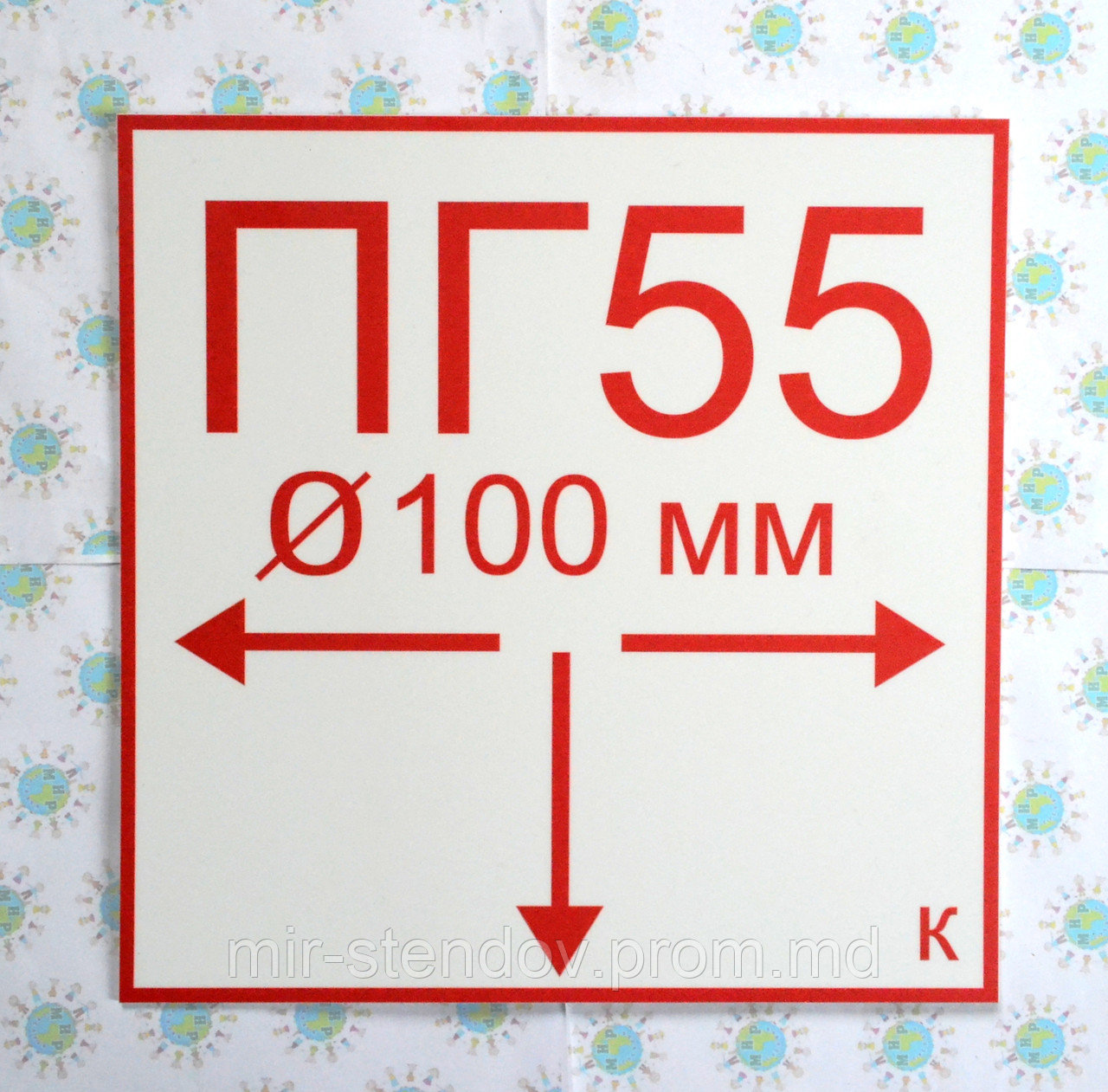

Табличка ПГ (пожарный гидрант) по ГОСТу
- Под заказ
- Код: ТЛ-1630-10
Отправка с 23 марта 20267 $
- +380 (63) 344-90-79
Описание
Размеры знаков по ГОСТ 12.4.026-2001
6.3.4 Размеры основных знаков безопасности
6.3.4.1 Высоту знака безопасности H рассчитывают по формуле
, (2)
где L — расстояние опознания знака;
Z — дистанционный фактор.
Н для запрещающих и предписывающих знаков безопасности, имеющих форму круга, равно диаметру знака d. Для предупреждающих знаков безопасности, имеющих форму треугольника, Н следует определять как Н = 0.817 b. Для указательных, эвакуационных знаков безопасности, знаков пожарной безопасности и знаков безопасности медицинского и санитарного назначения, имеющих форму квадрата или прямоугольника, Н равно стороне а.
Дистанционный фактор Z зависит от освещенности поверхности знака безопасности и должен иметь следующие значения:
40 — для нормально освещенных знаков безопасности в условиях естественного или искусственного освещения при освещенности 150—300 лк;
65 — для знаков безопасности при освещенности 300—500 лк;
25 — для знаков безопасности при освещенности 30—150 лк.
Значения освещенности даны по СНиП 23-05.
Усредненные размеры основных знаков безопасности при нормальном естественном или искусственном освещении (при Z = 40) и для требуемого расстояния опознания L до 25 м указаны в таблице 3.
| Расстояние опознания | |
| Длина стороны квадрата а, мм | |
| 1 | 50 |
| 2 | 80 |
| 3 | 100 |
| 4 | 100 |
| 5 | 150 |
| 6 | 150 |
| 7-8 | 200 |
| 9-10 | 250 |
| 11-12 | 300 |
| 13-14 | 350 |
| 15-16 | 400 |
| 17-18 | 450 |
| 19-20 | 500 |
| 21-22 | 550 |
| 23-24 | 600 |
| 25 | 650 |
|
| |
Характеристики
| Основные | |
|---|---|
| Производитель | Собственное производство |
| Страна производитель | Украина |
| Пользовательские характеристики | |
| Выберите размер таблички | 10х10 см |
Информация для заказа
- Цена: 7 $
